產(chǎn)品名稱：無機(jī)富鋅底漆
漆膜顏色：灰色
包裝規(guī)格：24 2.4kg/組
混合比例：10:1
稀釋劑：無機(jī)富鋅底漆稀釋劑
施工方法：無氣噴涂,有氣噴涂,手工涂
無機(jī)富鋅底漆是鋼結(jié)構(gòu)重防腐常用的***防腐涂料,含有大量優(yōu)質(zhì)鋅粉,起到陰較保護(hù),電化學(xué)防腐的作用。無機(jī)富鋅底漆有多種配套方式,其涂層防腐性能強(qiáng),在各種工業(yè)領(lǐng)域有著廣泛的應(yīng)用。
|
|
|
|
| 高鋅含量 | 陰較保護(hù) | 防腐防銹 |
| 無機(jī)富鋅底漆鋅含量高,不揮發(fā)份金屬含量≥80% | 鋅粉提供較好的陰較保護(hù)特性,電化學(xué)防腐,一體保護(hù)基材 | 漆膜具有不錯的耐腐蝕特性,防腐防銹能力強(qiáng) |
|
|
|
|
| 耐高溫性 | 可焊接性 | 機(jī)械性能 |
| 涂層可耐高溫400℃,漆膜完好,不脫落,不起皮 | 無機(jī)富鋅底漆在25μm時不影響焊接性能 | 漆膜機(jī)械性能不錯,硬度,抗沖擊性,柔韌性符合國家標(biāo)準(zhǔn) |
主要用途
無機(jī)富鋅底漆適用于噴砂處理至Sa2.5級的裸鋼表面,主要用于大氣環(huán)境下的鋼鐵構(gòu)件防腐蝕,也適用于容器罐內(nèi),保溫層下的鋼鐵構(gòu)件防腐蝕。
適用于建筑鋼結(jié)構(gòu),海洋平臺,煙囪,管道防護(hù),橋梁設(shè)施,儲罐防腐等。
配套體系
封閉漆：環(huán)氧封閉底漆
中間漆：環(huán)氧云鐵中間漆,環(huán)氧厚漿漆
面漆：材料面漆,丙烯酸聚氨酯面漆,聚硅氧烷面漆
技術(shù)參數(shù)
| 項目 | 指標(biāo) |
| 容器中狀態(tài) | 攪拌均勻無硬塊,呈均勻狀態(tài)；粉料呈微小均勻粉末狀態(tài) |
| 不揮發(fā)份中金屬鋅含量 | ≥80% |
| 耐熱性 | 400℃,1h,漆膜完好,允許變色 |
| 不揮發(fā)分含量 | ≥75% |
| 干燥時間 | 表干≤0.5h,實干≤8h |
| 附著力（拉開法） | ≥3MPa |
| 抗滑移系數(shù) | 初始時,≥0.55；安裝時（6個月內(nèi)）,≥0.45 |
| 耐沖擊強(qiáng)度 | 50kg·cm |
| 耐鹽霧試驗 | 2500小時,漆膜完好（干膜100微米） |
| 耐老化試驗 | 1500小時,表面完好 |
| 耐濕熱試驗 | 1500小時,表面完好 |
| 漆膜硬度 | H |
| 焊接試驗 | 涂料焊接無影響 |
| 柔韌性 | 1mm |
施工工藝
表面處理
鋼鐵表面必須經(jīng)過噴砂或拋丸處理,去除表面雜質(zhì),銹跡,油污,粉塵等,增加鋼材表面的粗糙度,提高無機(jī)富鋅底漆的附著力,該漆對于表面處理要求較高,必須達(dá)到Sa2.5級標(biāo)準(zhǔn)才能保證良好的附著效果。
漆料準(zhǔn)備
無機(jī)富鋅底漆主劑中按照比例加入固化劑和稀釋劑,充分?jǐn)嚢杈鶆?熟化20-30分鐘。施工環(huán)境溫度在5-40℃,相對濕度25%-85%,混合好的漆料須在6小時（25℃）內(nèi)用完,避免油漆膠化凝固無法使用。
施工方法

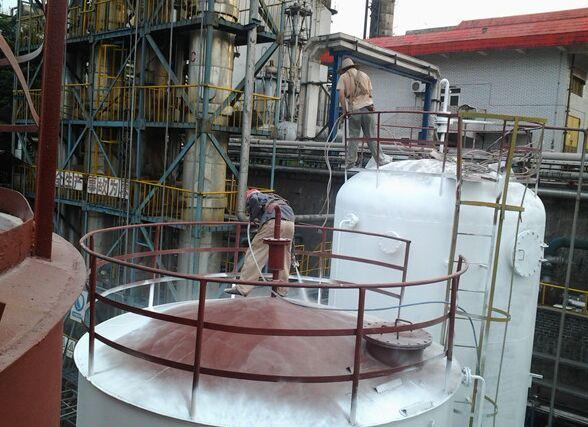

無機(jī)富鋅底漆可采用高壓無氣噴涂,有氣噴涂,手工涂刷等方法。施工期間要不斷攪拌桶內(nèi)漆料,避免鋅粉沉淀。
| 項目 | 高壓無氣噴涂 | 有氣噴涂 | 手工刷涂 |
| 稀釋量 | 0-5% | 5-20% | 適用 |
| 噴孔 | 0.43-0.53mm | 1.7-2.5mm | |
| 噴出壓力 | 10-15MPa | 0.3-0.4MPa |
| 底材溫度 | 干燥時間 | 涂裝間隔 | ||
| 23℃ | 表干 | 實干 | 小 | 大 |
| 0.5h | 5h | 48h | 不限 | |
